基于工程實例，圖文解讀10kV配電室內的①高壓設備②變壓器③低壓設備④直流設備⑤電纜⑥母線

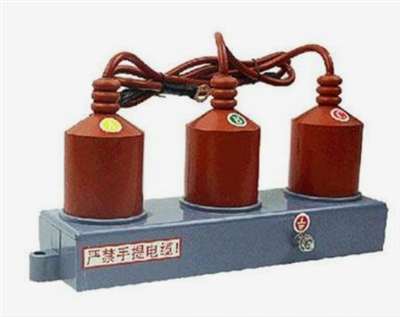

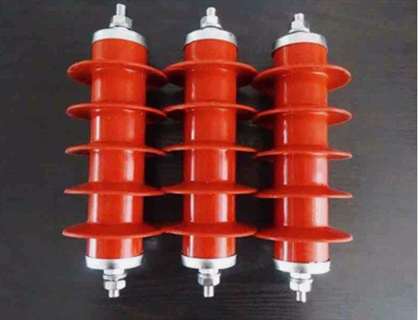

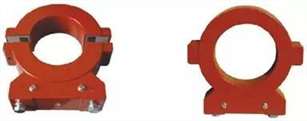

一、10kV配電室高壓設備：1、常用高壓柜柜型2、中置柜中高壓斷路器3、環網柜內負荷開關4、高壓柜內CT、PT、零序CT  5、高壓避雷器

 6、高壓熔斷器7、高壓隔離開關和接地開關8、綜合保護裝置9、高壓儀表室其他裝置

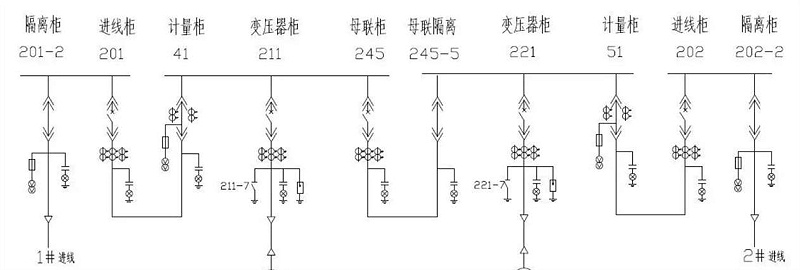

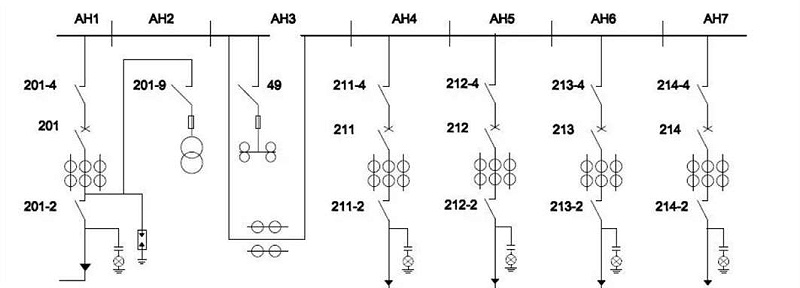

1、常用高壓柜柜型

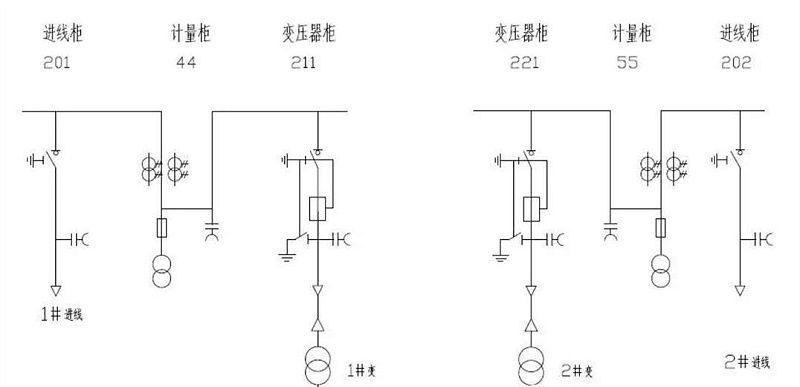

（1）環網柜-負荷開關柜
用于低基配電室或變壓器容量小于1250kVA的高基配電室。常用配電柜型號：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）

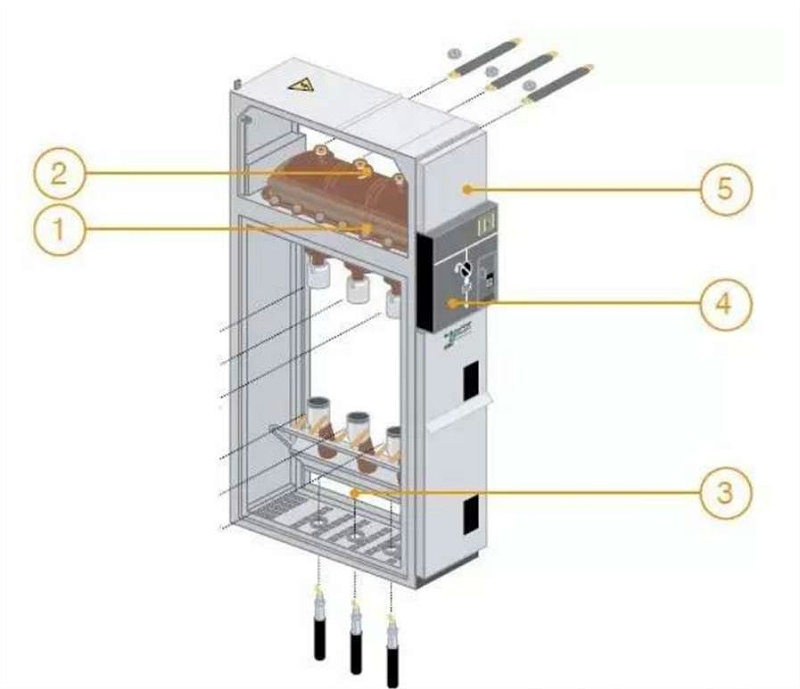

①開關間隔；②母線間隔；③電纜間隔；④操作機構間隔；⑤控制保護間隔

（2）中置柜-斷路器柜

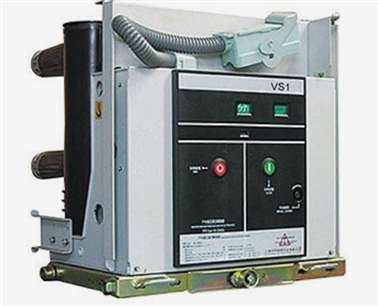

用于高基配電室內（一般單臺變壓器容量大于1250kVA以上使用），常用型號：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德），常用斷路器型號：VD4（ABB）、VS1（國產）

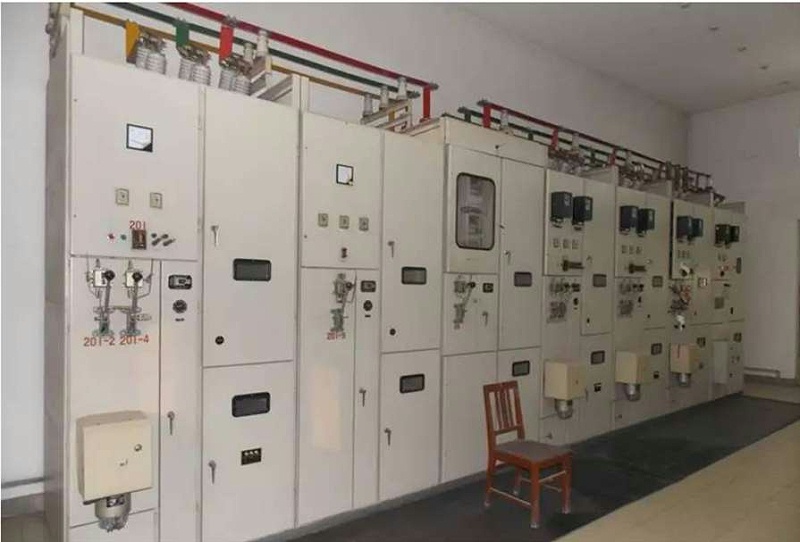

（3）固定式配電柜

（4）其他各廠家衍生的自主開發柜型

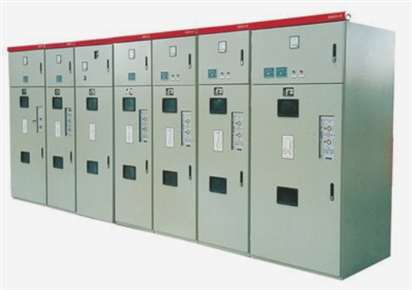

環網柜

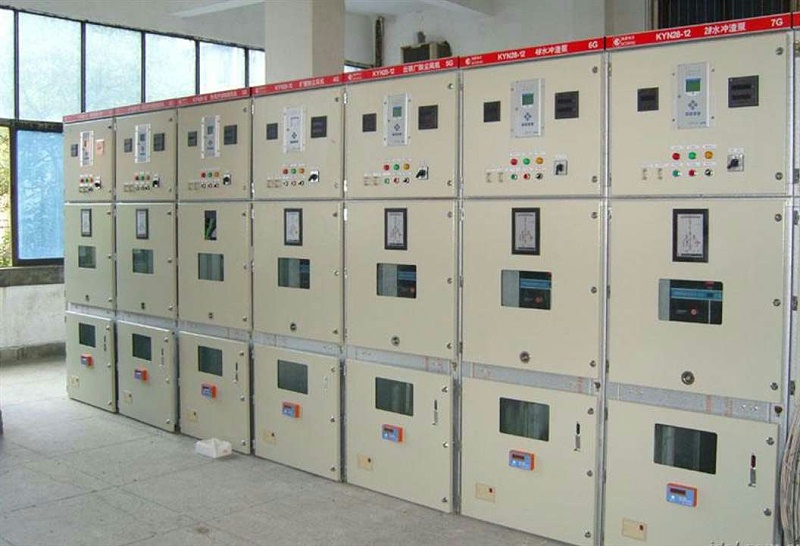

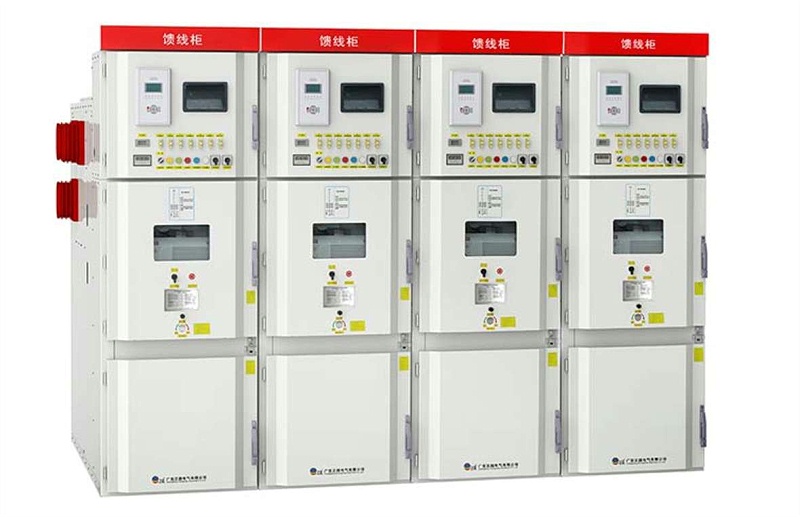

中置柜

---

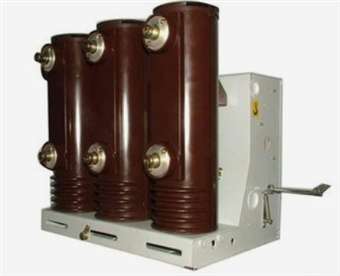

2、高壓斷路器



---



---

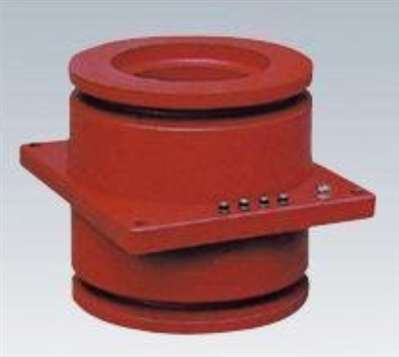

4、10kV電流互感器（LZZBJ9-10）等

---

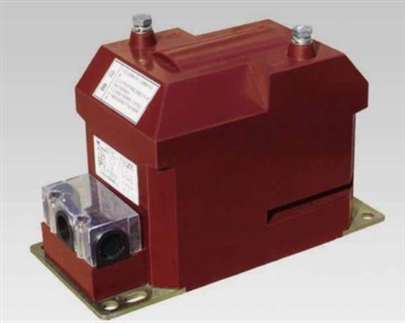

常用變比：10/0.1kV，高壓柜內電壓互感器常規將10kV變?yōu)?00V。

---

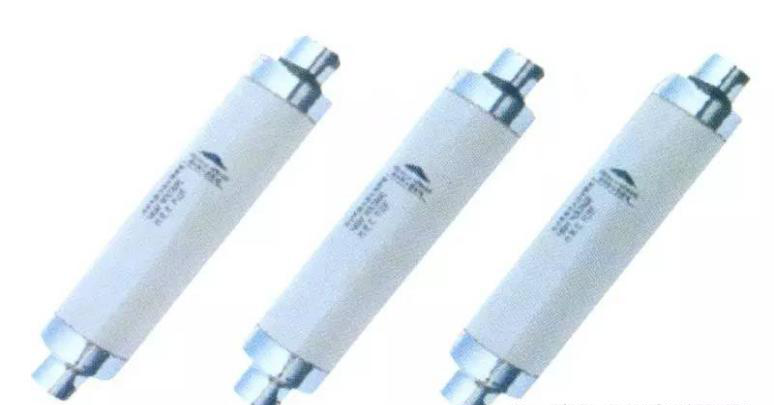

8、高壓熔斷器
熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害。 保護變壓器：SFLAJ-12kV，保護電壓互感器：XRNP-12/0.5
戶外跌落式：HRW12-10

---

9、高壓隔離（GN30-12/31.5）和接地開關（JN15-12/31.5）
使用于12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用，亦可作為高壓電器設備隔離檢修時和接地保護用。

接地開關

---

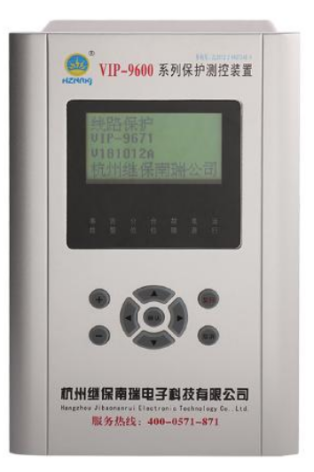

10、微機保護裝置

杭州繼保電氣集團VIP系列產品

綜合保護裝置概念：集保護、測量、監視、控制、人機接口、通信等多種功能于一體；代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜。
功能：在故障狀態下啟動保護動作，輸出保護信號。
安裝位置：進線柜、出線柜、母聯柜（有斷路器的柜內）。
保護的類型：
過流保護：短時間的電流增大，一會兒就恢復了不斷電，如無法恢復就斷電。（時間）
速斷保護：電流突然增大，不斷電會燒壞設備。
零序保護：測量通過三相的線電流和，達到預設值時動作。
變壓器保護信號：變壓器高溫報警、變壓器超溫跳閘、變壓器開門動作、輕瓦斯、重瓦斯（由變壓器引來）

---

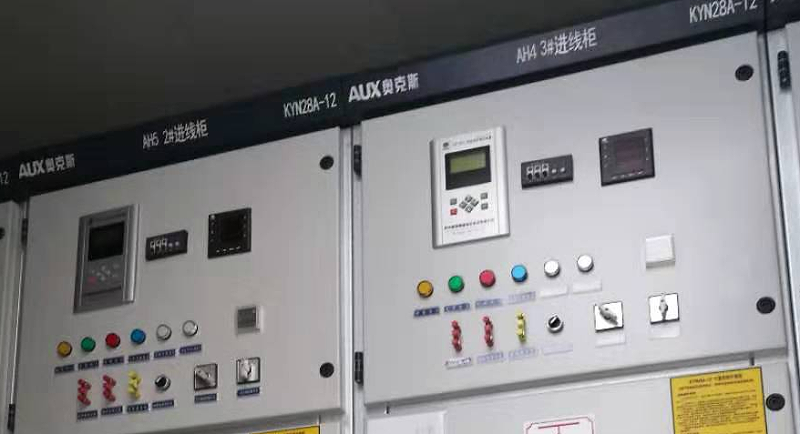

11、高壓柜儀表室

1計量表；2信號繼電器；3綜合保護裝置；4檢修壓板；5位置指示燈；6分合閘狀態指示燈；7帶電指示器；8照明開關；9加熱開關；10手動操作開關



以上是10kV配電室內所需要的高壓設備，其他所需設備下期介紹。
